鋼格柵板G40*5/30/100G500*1510YB/T4001.1

1、鍍鋅鋼格柵板的介紹：

一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。也可以采用不銹鋼制作．具有通風，采光，散熱，防滑，防爆等性能。

2、鍍鋅鋼格柵板的規范標準：

生產標準,（中國為2007年新版鋼格板標準YB/T4001.1-2007標準;;另外美國,英國,澳大利亞和新西蘭也有其各自標準.鋼材標準按照GB700-88,GB1220-92.

3、鍍鋅鋼格柵板的制作方法：

（1.壓焊格柵板是由負荷扁鋼和橫桿按一定間距經煒排列，采用200噸液壓電阻焊自動化設備焊接成原板，經切割，開孔，包邊等工序加工而成客戶要求的產品。

(2.受荷扁鋼間距：兩相鄰受荷扁鋼的中心距，常用30MM，40MM兩種。

(3.橫桿間距：兩相鄰橫桿的中心間距通常為50MM，100，兩種，可按客戶要求生產。

(4.可根據客戶要求訂制各種型號鋼格板。

4、鍍鋅鋼格柵板的特點：

(1.強度高，自重輕；

(2.防腐能力強，經久耐用；

(3.外形美觀，表面亮澤；

(4.不積污物，不積雨雪，不積水，自清潔，易于維護；

(5.通風，采光，散熱，防滑，防爆性好；

(6.便于安裝及折卸

鋼格柵板又叫格柵板、鋼格板、鋼格柵、鍍鋅網格板等，鋼格柵是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，根據鋼格柵板的不用用途又分為鋼結構平臺格柵板、鋼梯樓梯踏步板、鋼格柵板溝蓋板（排水溝蓋板、水篦子）等常用的三種鋼格柵板。鋼格柵的生產標準，中國為YB/T4001-1998（現已淘汰，常用的標準鋼格柵板標準是YB/T4001-2007和YB/T4001-2019版）

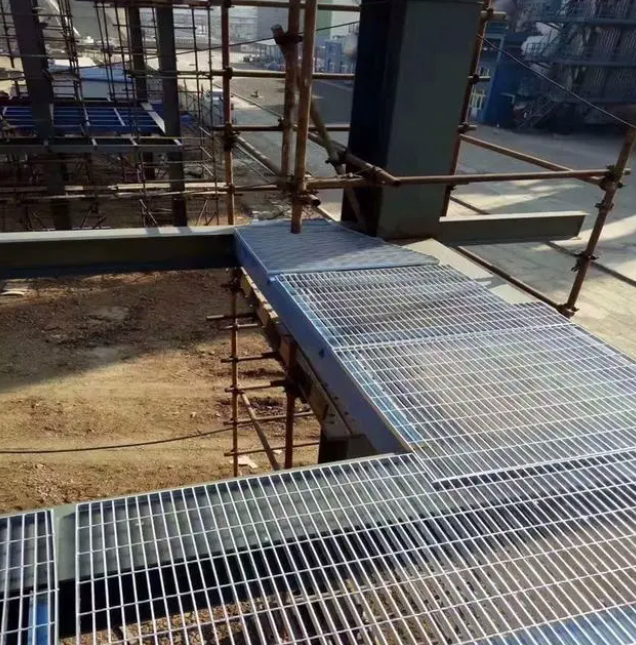

平臺鋼格板、鋼梯踏步板以及排水溝蓋板

材質

根據鋼格板的使用環境不同，會有不同的材質及表面處理工藝組成，常見的有：Q235B低碳鋼鋼格板（Q235A用的較少）、電解拋光的304不銹鋼鋼格板以及用于吊頂?shù)年枠O氧化表面處理工藝的鋁格柵鋼格板等。

不銹鋼鋼格柵板

制作方式：

我們常用的鋼格板制作方式是機器壓焊和手工制作兩種（包括常用的壓鎖鋼格板也叫插接鋼格板）。

機器壓焊

機器壓焊使用高壓電阻壓焊機，機械手自動將橫桿橫放在均勻排列的扁鋼上，通過強大的電焊功率和液壓力將橫桿壓焊入扁鋼內，從而可以得到焊點堅固，穩定性和強度極高的高品質鋼格板，缺點是遇到稍微復雜的鋼格板（異形鋼格板）遠不如人工節省成本。

00:16

手工焊

手工制作的鋼格板是先在扁鋼上沖孔，然后將橫桿放入孔中點焊，橫桿與扁鋼會存在空隙，而且不可能每個接觸點都進行焊接，因此焊接不牢固，強度有所降低。優點是可以處理復雜的鋼格板，缺點是不如機器壓焊可以大批量生產節省費用。

常用的平臺鋼格柵型號

鋼格柵產品規格

1、縱條間距：30-60（mm）；2、橫條間距：50-100（mm）；3、寬：20-60（mm）； 4、厚：3-50（mm）。

常見鋼格柵型號

常見的鋼格板型號：255/30/100、303/30/100、303/50/100、404/30/100、505/40/100等等，一般承重主體為人的情況下采用鋼格板303/30/100即可；如需承重主體主要為轎車等小型車輛時，采用鋼格板404/30/100即可；如果主要承重主體為貨車等大型車輛時，一般采用鋼格柵板型號為505/30/50等，當然一般鋼格柵板圖紙?jiān)O(shè)計時會有圖紙要求的具體規格（如果鋼格板未給出具體的鋼格板規格，只給出了承重要求，那么可根據具體要求在鋼格柵板圖集中，找所對應的鋼格柵板規格型號及尺寸）。

鋼格板G325/30/100WF

特點

1、高強度，輕結構：牢固的網格壓焊結構使其具有高承載，結構輕

2、便于吊裝等特點

3、外形美觀，經久耐用（熱浸鋅鋼格柵板表面處理使其具有相當好的防腐能力）

4、表面光澤美觀

5、通風、采光、散熱、防爆、防滑性能好以及防積污物。

用途

石油化工，市政工程，港口工程，機械工業，電廠水廠，鋼鐵工業，制造業，食品加工業，污水處理廠、市政工程、環衛工程等領域的平臺、走道、棧橋、溝蓋、井蓋、梯子、圍欄、護欄等眾多行業都得到廣泛的應用。
